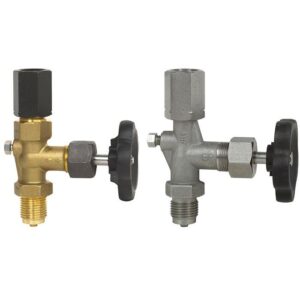

Modelo 910.11
Pressão
Válvula manômetro
Latão, aço ou aço inoxidável
Aplicações
- Válvula de corte e estrangulamento para instrumentos de medição de pressão, para medição de líquidos, gases e vapores
- Na versão em aço inoxidável para meios agressivos, também em ambientes agressivos
- Indústria de processos: Construção de máquinas, construção de plantas em geral, química/petroquímica, usinas de energia, mineração, tecnologia on-shore e offshore e ambiental
Características especiais
- Válvula de corte sem conexão de teste conforme DIN 16270 (com parafuso de respiro)
- Válvula de corte com conexão de teste conforme DIN 16271 (com parafuso de respiro)
- Válvula de corte com conexão de teste de isolamento separada conforme DIN 16272
- Pressões nominais até 400 bar
Especificações
A versão forma A da válvula manômetro é fornecida com união esquerda/direita e a versão forma B com eixo para suporte de montagem, com niple e porca de capa. As válvulas de corte com conexão de teste destinam-se à conexão simultânea de instrumentos de medição de pressão operacional e manômetros de conexão de teste à tubulação de pressão.
Nas válvulas manômétricas conforme DIN 16271, o pivô de teste é vedado por um anel de vedação tipo lente e uma tampa de rosca colocada na parte superior; com válvulas conforme DIN 16272, o pivô de teste é isolado separadamente por um fuso de válvula adicional. as válvulas manométricas não contêm silicone.
